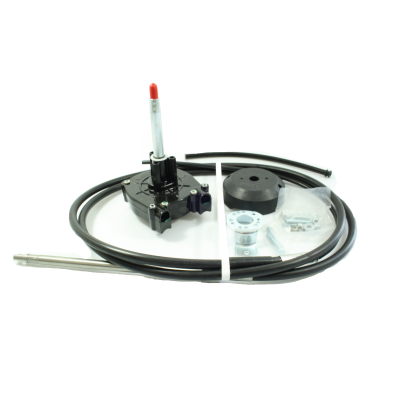

Steuersystem für Außenbordmotoren
- Komplettes Lenksystem für Außenbordmotoren mit Montagekit und Steuerkabel.
- Passend für Steuerräder bis 37,5 cm und Motoren bis 150 HP
- Langlebiges Aluminiumdruckgussgehäuse.
- Ungefähr 4,2 Steuerradumdrehungen von hart BB bis hart STB.
- Verfügbar in verschiedenenen Längen.
- Kompaktes Planetengetriebe
- Kabel mit einer Arbeitslast bis 4000 N
- Verschiedene Längen der Steuerkabel
Bestimmung der richtigen Kabellänge für Bootslenkungen
Alle Lenkkabel sind in Abstufungen von 1 Fuss (30 cm) lieferbar. Addieren Sie Maß A + B + C in cm und für jeden 90° Bogen subtrahieren Sie jeweils 10 cm. Falls Sie die Länge in Fuß bestimmen möchten dividieren Sie den erhaltenen Wert durch 30,5 und runden Sie auf die nächst größere ganze Fußzahl auf.
Beispielrechnung in cm: A (50) + B (250) + C (80) = 380 - 20 für zwei 90° Bögen = 360 cm
Umrechnung in Fuß: 360 : 30,5 = 11,8 Fuß; aufgerundet = 12 Fuß
Diese Formel gilt für alle Schaltkabel und alle Lenkungen welche mit einer Spritzkastenhalterung oder Transom Halterung montiert sind. (Siehe nachfolgende zwei Beispielbilder)
Abbildung zur Transom Halterung
Abbildung zur Spritzkastenhalterung
Wenn die Lenkung an einem Aussenborder mit Tilt Tube (Lenkungsrohrmontage) installiert wird (siehe nächste Abbildung), sind zu dem Gesamtmaß 30 cm zuzugeben.
Beispielrechnung in cm: A (50) + B (250) + C (80) = 380 - 20 für zwei 90° Bögen => 360 + 30,5 = 390,5 cm
Umrechnung in Fuß: 390,5 : 30,5 = 12,8 Fuß; aufgerundet = 13 Fuß
Abbildung zur Lenkungsrohrmontage
Generell ist es besser das Kabel ist etwas zu lang als zu kurz. Einen zusätzlichen Bogen der sich durch ein zu langes Kabel ergibt kann meistens noch irgendwo im Boot verstaut werden. Ist das Kabel zu kurz, kann man das Kabel gar nicht verwenden oder es wird mit scharfen Bögen eingebaut und die Lenkung / Schaltung funktioniert dann nicht zufriedenstellend.
